DRUFI+ DFR | Sedimentfilterung + Rückspülfilter

Der DRUFI+ DFR von der Firma SYR ist ein halbautomatischer Rückspülfilter für die Installation nach DIN 1988 in die Hauptwasserleitung. Der DRUFI+ mit Druckminderer, Manometer und Ablauftrichter eignet sich perfekt für die Vorfilterung Ihres Trinkwassers. Der DRUFI hat sich weltweit in der Praxis bewährt und setzt auf dem Armarturenmarkt Maßstäbe in der Filtertechnik.

Produktvideo Rückspülfilter Drufi

Vorteile & Merkmale

• Für Eigenwasserversorgung geeignet

• Ausgezeichnetes Design

• Hohe Durchflussleistung

• Verhinderung von Lochfraß und Korrosion

• Neuartiges Rückspülsystem mit starker Wirksamkeit

• UV-Schutz gegen Verkeimung

• Praktischer Schiebering für Wartungserinnnerung

• Bedienelemente sind gelb gekennzeichnet

• Optimaler Vorfilter (Sediment) mit direktem Anschluss für die Enthärtungsanlagen SYR Lex Plus 10 Connect S und SL (genau passend mit von SYR entwickeltem Sandwichflansch)

• DVGW geprüfte Sicherheit

Filteraufbau

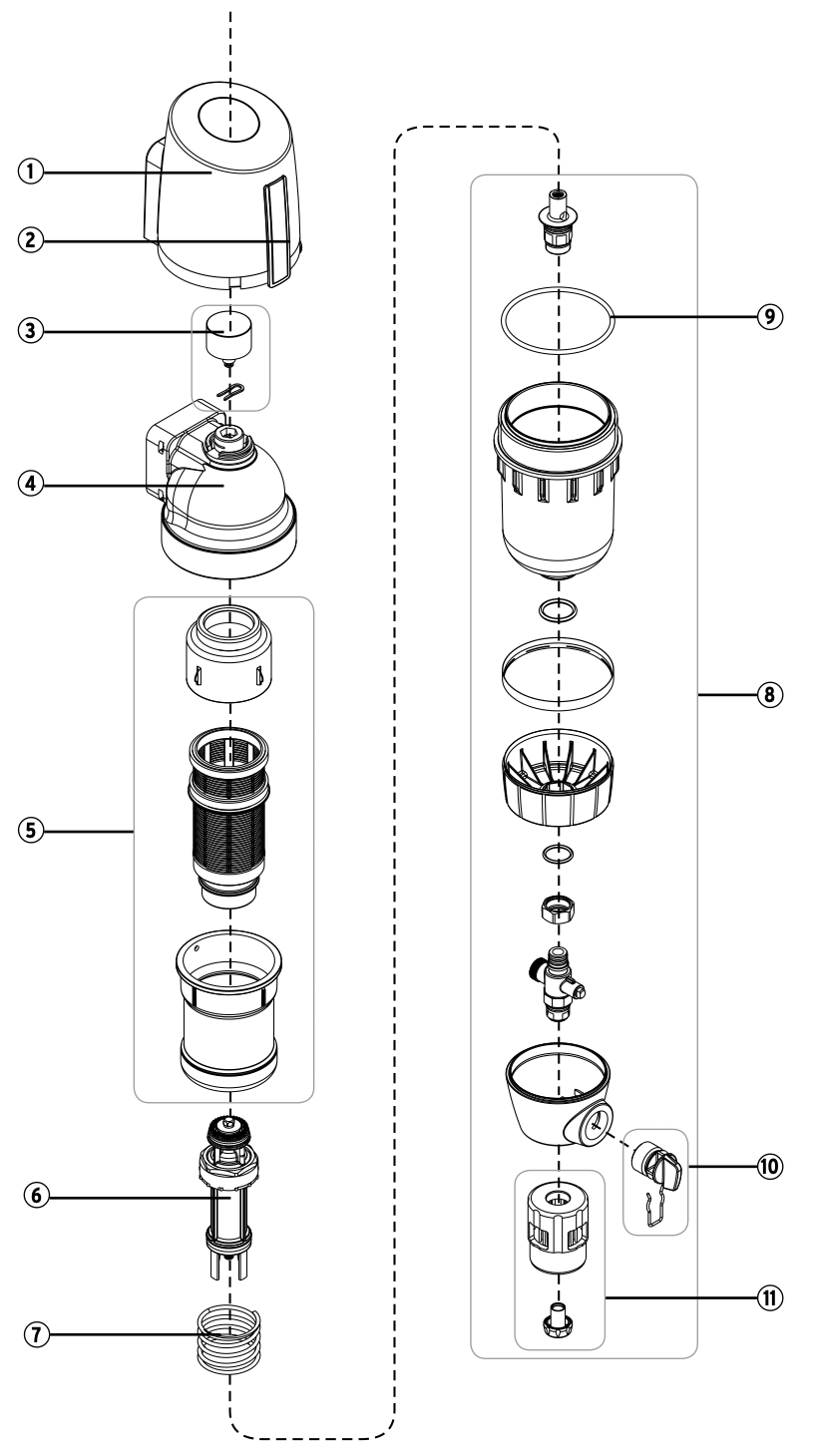

Aufbau des DRUFI Filters (Bauteilbezeichnung unter der Darstellung)

1. Schutzhaube | 2. Clips Drufi + DFR | 3. Manometer (Druckanzeiger) | 4. Ventilkörper | 5. Filtereinsatz, komplett | 6. Druckminderer-Patrone | 7. Feder | 8. Filtertasse, komplett | 9. O-Ring Filtertasse | 10. Griff, komplett | 11. Trichter, komplett

Einbau & Montage

Einbau

Grundsätzlich schreibt die DIN 1988 vor, das aus Gründen des Korrosionsschutzes, das Trinkwasser gefiltert werden soll. Für viele verschiedene Anwendungen wird auch ein Druckminderer zwingend gefordert. Diese Bauteile müssen unmittelbar hinter der Wasserzähleranlage installiert werden. Der Druckminderer muss vor dem Filter (in Fließrichtung) installiert werden. Diese Vorschrift erfüllt der Drufi+ DFR.

Um den Drufi+ DFR installieren zu können, benötigen Sie den SYR Anschlussflansch (DN 20 bis 32). Dieser Anschlussflansch ist im Lieferumfang der Wasserenthärtungsanlage SYR Lex Plus 10 S und Plus 10 SL bereits enthalten. Wenn Sie nur den DRUFI Filter installieren möchten oder Ihre Lex Plus 10 erweitern möchten, benötigen Sie diesen Anschlussflansch. Diesen können Sie sich im Zubehör dazu bestellen.

Montage

Vor der Installtion des Drufi+ DFR muss die Rohrleitung sorgfältig gespült werden. Die erste Füllung der Trinkwasseranlage, muss mit filtriertem Wasser erfolgen (DIN 1988, Teil 200). Zum Einbau / Montage des Drufi+ DFR wird immer ein Flansch benötigt. Der Filter sollte mit seiner Hauptachse senkrecht montiert werden. Der passende Anschlussflansch muss spannungsfrei und die Rohrleitung montiert werden. Diese Arbeiten müssen von einem ausgebildeten Fachandwerker ausgeführt werden! Die Verbindung vom Flansch zum Filtergehäuse wird über 4 Edelstahlschrauben realisiert, die mit dem enthaltenden Werkzeug über Kreuz druckdicht angezogen werden.

Technische Daten

• Maße (HxBxT): 43,35 x 13,5 x 12,7 cm

• Betriebsdruck min.: 2 bar

• Betriebsdruck max.: 6 bar

• Betriebstemperatur: max. 30°C

• Medium: Trinkwasser

• Einbaulage: Hauptachse senkrecht wird optimalerweise bevorzugt

• Durchflussleistung / Menge DN 20: 2,27 m3/h bei 1,1 bar ∆p

• Durchflussleistung / Menge DN 25: 3,6 m3/h bei 1,1 bar ∆p

• Durchflussleistung / Menge DN 30: 5,8 m3/h bei 1,1 bar ∆p

• Maschenweite / Feinheit: untere: 90 μm, obere: 125μm

• Materialien: Filtertasse aus hochwertigem Kunststoff, innenliegendes Gehäuse aus schlagfestem Kunststoff, Gummiteile aus alterungsbeständigen Elastomeren, weiterführende Teile aus bleiarmen, entzinkungsbeständigen Rotguss-Legierungen oder nichtrostender Stahl
• DVGW Zertifikat
