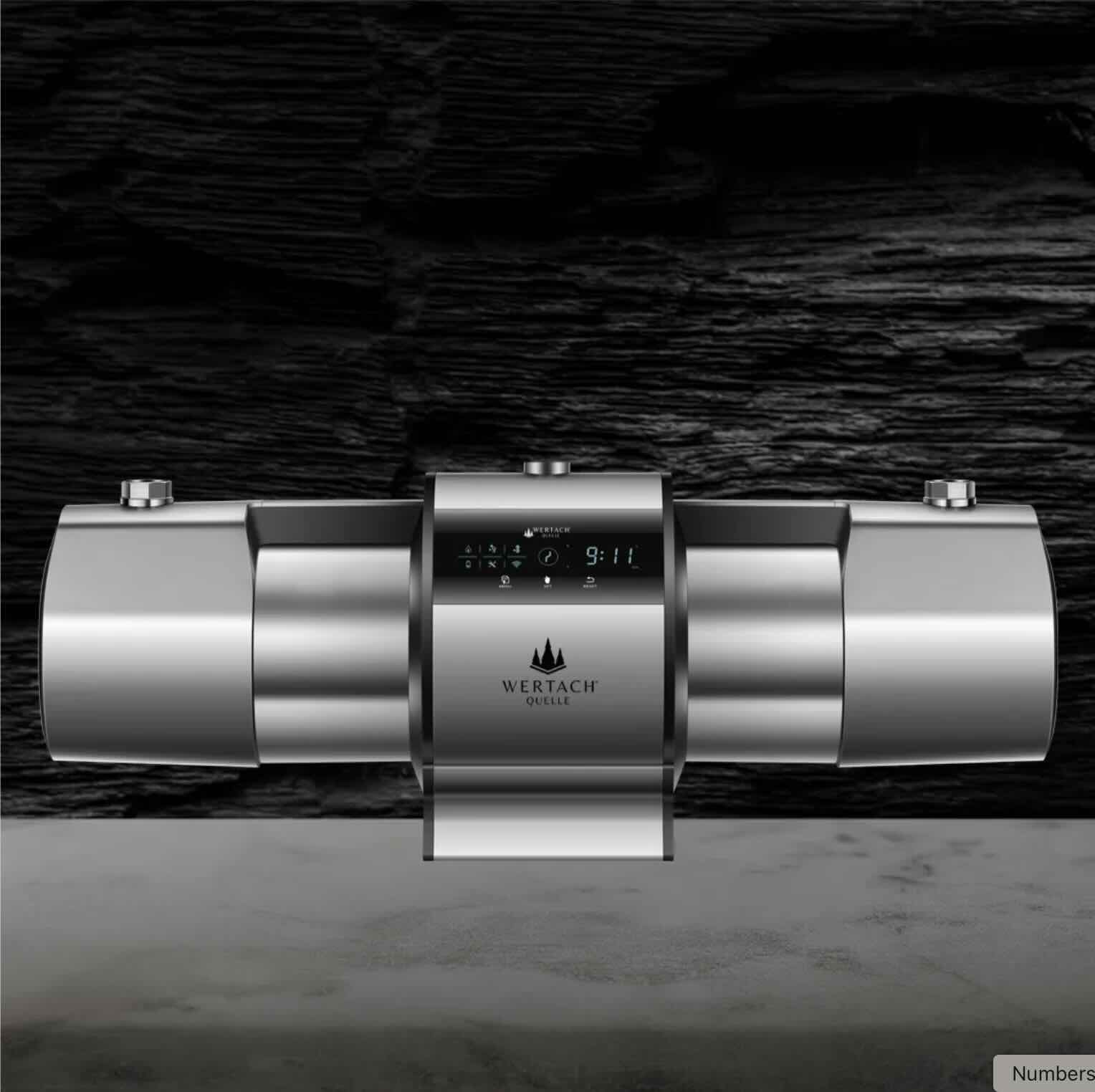

Technisches Handbuch – Ultrafiltrations-Hausanlage mit automatischer Spülung (WERTACH Quelle)
Dokumentversion: 2025‑11
Hersteller: WERTACH Quelle GmbH
Verwendungsbereich: Zentrale Trinkwasseraufbereitung für Haushalte, landwirtschaftliche Objekte und Kleinbetriebe
1. Zweck und Anwendungsbereich
Die Ultrafiltrations-Hausanlage WERTACH Quelle dient der mikrobiologischen und partikulären Reinigung von Trinkwasser.
Sie entfernt Bakterien, Viren, Keime, Trübungen und organische Partikel aus Rohwasser gemäß Anforderungen der Trinkwasserverordnung (TrinkwV 2023).
Das System ist für den Einsatz im gesamten Hausnetz vorgesehen und sichert hygienisch einwandfreies Trink‑ und Brauchwasser ohne chemische Zusätze.
Anwendungsgebiete:
- Eigenwasserversorgung (Brunnen, Quellen, Regenwassernachbehandlung)
- Häuser, kleine Wohnanlagen, landwirtschaftliche Betriebe
- Kleine Hotels, gastronomische Einrichtungen, Schulen oder Pflegeeinrichtungen
Die Anlage darf nicht zur Entsalzung oder Entmineralisierung eingesetzt werden.
2. Aufbau und Hauptkomponenten
Das System besteht aus folgenden Hauptkomponenten:
Optional:
- Vorfiltereinheit (5 µm)
- UV‑Nachbestrahlung
- WLAN-/App‑Modul für Fernüberwachung
3. Technische Daten
Tabelle 1 – Technische Kennwerte
4. Funktionsbeschreibung
4.1 Filtrationsprinzip
Die Membran arbeitet nach dem Crossflow‑Prinzip.
Rohwasser fließt tangential an der Membran entlang.
- Der Filtratstrom (Permeat) durchdringt die Membranporen.
- Schwebstoffe, Mikroorganismen und Makromoleküle verbleiben im Retentatfluss und werden regelmäßig ausgespült.
4.2 Rückspülbetrieb
Der Rückspülvorgang startet:
- zeitabhängig (z. B. alle 12 h)
- oder druckabhängig, sobald Δp > 0,8 bar
In der Rückspülphase kehrt die Fließrichtung kurzzeitig um: sauberes Permeat wird durch die Membran gepresst und entfernt Beläge.
Die Spülphase dauert 1 – 3 Minuten.
Eine Nachspülung mit Reinswasser sorgt für sofortige Bereitstellung hygienisch sauberer Filtration nach Zyklusende.
5. Montage und Installation
5.1 Lieferzustand
Die Anlage wird vormontiert geliefert und ist betriebsbereit nach:
- Anschluss der Wasserleitungen (Ein- / Ausgang / Abfluss)
- Anschluss an Stromnetz 230 V
- Erstinbetriebnahme über Touchbedienfeld
5.2 Aufstellbedingungen
- Standort frostfrei, trocken, gut belüftet
- Normale Raumtemperatur (10–30 °C empfohlen)
- Abflussmöglichkeit für Spülwasser vorhanden
- Abstand ≥ 0,3 m zu Wänden (Wartungszugang)
5.3 Hydraulischer Anschluss
- Eingang nach Hausfilter oder Druckminderer anschließen
- Ausgang an Hauptwasserleitung des Hausnetzes
- Abflussleitung DN 32 mm oder größer
- Vorfilter (5 µm) empfohlen
Druck- und Dichtheitsprüfung nach Montage durchführen.
5.4 Elektrischer Anschluss
- Netzspannung 230 V / 50 Hz
- Anschluss über separate Sicherung 6 A
- Potentialausgleich gemäß VDE 0100‑540
- Schutzart Steuerungseinheit: IP54
6. Inbetriebnahme
-
System füllen
- Zulaufventil öffnen
- Anlage mit Wasser befüllen, bis alle Luft aus den Leitungen verdrängt ist
-
Druckprüfung
- Betriebsdruck langsam auf 2,5 bar ansteigen lassen
- Dichtheitskontrolle an allen Verbindungen
-
Automatikstart
- Steuerung einschalten
- Menüpunkt „Betrieb starten“ wählen
- Anlage läuft selbsttätig im Filtrationsmodus
-
Erste Spülung
- Nach ca. 12 h wird automatisch der erste Rückspülzyklus ausgeführt
Während der Inbetriebnahme sollte eine Wasserprobe genommen und mikrobiologisch geprüft werden.
7. Betrieb
7.1 Normalbetrieb
Im Normalbetrieb (Filtrationsmodus):
- Wasserfluss konstant im zulässigen Bereich
- Display zeigt Druckdifferenz, Durchfluss, Betriebsstunden
- Anlage schaltet sich automatisch in Rückspülmodus, wenn Δp > 0,8 bar oder Zeitpunkt erreicht
7.2 Überwachung
Regelmäßig (monatlich) prüfen:
- Δp‑Wert (Anzeige Steuerung)
- Anzahl und Dauer der Spülzyklen
- Sichtprüfung auf Undichtigkeiten
- Anzeige von Warnsymbolen oder Fehlermeldungen
7.3 Notabschaltung
Die Anlage verfügt über automatische Schutzabschaltung bei:
- Überdruck (> 4,5 bar)
- Überschreitung Temperaturgrenze (> 40 °C)
- Stromausfall (Sicherer Stillstand)
8. Wartung
8.1 Routinewartung
8.2 Reinigung
Nur gereinigtes Wasser zur Rückspülung verwenden.
Chemische Reinigungsmittel sind nicht zulässig!
Falls hartnäckige Ablagerungen (Eisen, Kalk) auftreten:
- Membranmodul ausbauen
- Spülung mit schwach saurer Reinigungsflüssigkeit (pH 5–6) unter Aufsicht Fachperson durchführen
9. Störungen und Fehlerdiagnose
10. Außerbetriebnahme
- Stromzufuhr unterbrechen
- Wasserzulauf schließen
- Anlage über Rückspülungsfunktion entleeren
- Abfluss offen lassen, um Restwasser abzuführen
- Bei Frostgefahr trockenlegen
Für längere Stillstandszeiten (> 4 Wochen) empfiehlt sich eine Konservierung mit 0,2 % Wasserstoffperoxid-Lösung und anschließende Spülung vor Wiederinbetriebnahme.
11. Sicherheitshinweise
- Nur durch ausgebildete Fachkräfte installieren.
- Vor jeder Wartung Stromzufuhr trennen.
- Keine Änderungen am elektrischen System ohne Freigabe durch Hersteller.
- Rückspülwasser ist nicht für Trinkzwecke geeignet.
- Anlage darf nicht mit heißem Wasser (> 40 °C) betrieben werden.
- Gehäuse darf nicht geöffnet werden, solange Druck anliegt (> 0 bar).
12. Entsorgung
- Stahlkomponenten: Recycling über Metallschrott
- Membranen: Entsorgung nach örtlichen Vorschriften (mechanische Trennung, kein Sondermüll)
- Elektronik: WEEE‑konform (Elektroaltgeräte-Richtlinie 2012/19/EU)
13. Dokumentation und Nachverfolgbarkeit
Jede Anlage wird mit Seriennummer ausgeliefert.
Im Steuerungsmenü können Betriebs- und Wartungsdaten gespeichert oder exportiert werden:
- Betriebsstunden
- Spülzyklen
- Fehlermeldungen
Die Daten dienen zur behördlichen Nachweispflicht gemäß Trinkwasseraufbereitung § 15 TrinkwV.
14. Technische Bewertung
Die WERTACH Quelle Ultrafiltrationsanlage erfüllt hohe Anforderungen an:
- Hygienesicherheit (L > 5 Bakterienreduktion, L > 4 Virenreduktion)
- Energieeffizienz (Verbrauch < 15 W / 4 000 L h⁻¹)
- Robustheit (Edelstahlkonstruktion, chemiefreier Betrieb)
- Wirtschaftlichkeit (geringe Wartungskosten, lange Lebensdauer)
Normkonformität:
DIN EN 14898, DIN EN 1717, DVGW W 270, EU‑Trinkwasserrichtlinie (EU 2020/2184).
15. Anhang
15.1 Maßzeichnung (vereinfachte Übersicht – textlich beschrieben)
- Breite ≈ 420 mm
- Höhe ≈ 850 mm
- Tiefe ≈ 250 mm
- Anschlussgewinde G ¾ ″ innen
- Gewicht ≈ 25 kg (trocken)
15.2 Ersatzteile
16. Zusammenfassung
Die WERTACH Quelle Haus-Ultrafiltrationsanlage ist ein kompaktes, automatisiertes und wartungsarmes System zur Sicherung der Trinkwasserqualität auf physikalischer Basis.
Dank hochentwickelter PAN‑Membrantechnik, vollautomatischer Rückspülung, digitaler Überwachung und robuster Edelstahlkonstruktion bietet sie eine langfristig zuverlässige und nachhaltige Lösung zur mikrobiologischen Trinkwasseraufbereitung im Privat‑ und Kleingewerbebereich.
Datenblatt – Ultrafiltrations-Hausanlage WERTACH Quelle
Kurzbeschreibung
Kompakte Edelstahl-Ultrafiltrationsanlage mit 0,01 µm PAN‑Membran für die mikrobiologische Trinkwasseraufbereitung. Vollautomatische Rückspülung, geringer Energieverbrauch, keine Chemikalien, wartungsarm. Zertifizierte Materialien nach aktuellen DVGW- und EU‑Normen.
Hinweise für Ausschreibungstexte
- Leistungsstandard: DIN EN 14898 Trinkwasseraufbereitung
- Membrantyp: PAN Hohlfasermembran 0,01 µm
- Filtrationsrate: bis 4 m³/h, Betriebsdruck 1 – 4 bar
- Bauform: Edelstahlkompaktmodul, automatische Rückspülung, digitale Steuerung
- Beistellungen: Wasserzulauf, Abfluss, 230 V‑Netzanschluss
